Product Info
耐熱･耐水ソレノイド, モールドコイル

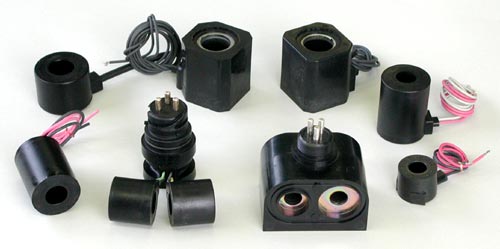

モールドコイル Ass'y
熱可塑式 樹脂成形品, 確かな 耐熱性 と 耐水性
巻線と樹脂成形を同一工場内で行い 高品質を保証 ! !
同一工場での製造により、 ボビン成形と 2次成形両方の1元的な管理が可能。
独自のボビン形状設計により、高耐水性モールドコイル等を可能にします。
１．主な特徴
- コイル入力仕様 ＡＣ１００Ｖ～２００Ｖ ５０Ｈｚ～６０Ｈｚ
ＤＣ６Ｖ～４８Ｖ - 出力仕様 仕様に応じて製作可能
- 時間定格 短時間から連続時間まで対応
- 絶縁耐圧 JIS規格、電取法、ＵＬ、その他各安全規格に準拠
- 水中絶縁性能 JIS D0203 １種～４種 並びに特殊耐水機能に対応
- その他 小形且つ高出力
社内モールド成形による低コスト化
要求仕様に基づく受注設計、生産
２．用途・実績
- 用途 自動車、建設機戒等車載用ＤＣソレノイドコイル
各種ソレノイドバルブ及び制御用電磁コイル、電動弁用コイル - 実績 ＡＢＳ装置、操舵制御機器、空調機等多種多方面に使用
タイホープロダクトのモールドコイル技術（参考資料）
- 耐水性に優れた性能を有し、ＪＩＳ Ｄ１６０１規格を満足しています
- 生産性に優れた、独自のホビン設計です
- 整列巻等で、小型化を図ります
- ご要求に応じて特殊仕様のモールドコイルも設計製作致します
- 高耐熱（絶縁クラス：Ｈ）から通常耐熱（絶縁ラス：Ｂ）まで巾広く対応可能です
- ＰＰＳ樹脂によるモールドコイルの製作が可能です
（ＰＰＳコイルの場合、２００℃耐熱・耐水性能の仕様を有します）
