コイル
巻線 コイル組立
各種 コイル巻き : Φ0.05mm～Φ2.0mm, 角線, 平角線
弊社のコイルアセンブリー製品は多用途・多方面に使用され、好評を得ております。
これらの製品の詳細をお知りになりたい場合は、下記一覧表の項目をクリックしてください。
各コイルについての概要を御覧になれます。
アクチュエータコイル Ａｓｓ'ｙ
１．主な特徴
- コイル入力仕様： AC100 ～ 200V 50Hz ～ 60Hz
DC6V ～ 48V - 出力仕様 ： 仕様に応じて製作可能
- 時間定格 ： 短時間から連続時間まで対応
- 巻き線仕様： バイポーラ、ユニポーラ、空芯巻き、ボビン巻き、扇形、亀甲形等Φ0.05 ～ Φ2 までの線径に対応
- 絶縁耐圧 ： ＪＩＳ規格、電取法、ＵＬ、その他各安全規格に準拠

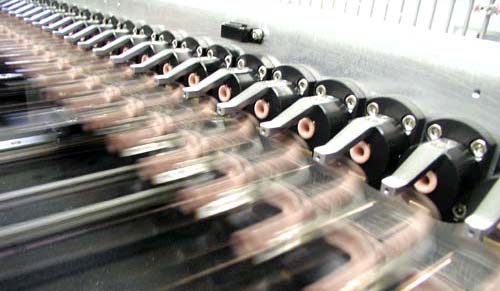

- 巻き線方式： 全自動巻き、フライヤー、スピンドル及び特殊仕様個別巻き、口出し線処理はﾘｰﾄﾞ線付け、ピンカラゲなど特殊仕様も可能
２．用途・実績
- 用途： 自動車、建機等車載用ＤＣソレノイド及びＤＣモーターコイル、ステッピング、スキャナーﾓｰﾀｰ用コイル
各種ソレノイドバルブ及び制御用コイル - 実績： ＡＢＳ装置、操舵制御機器、ＦＡ、ＯＡプリンタ、遊戯装置等多種
トランス、チョーク用コイル Ａｓｓ'ｙ
１．主な特徴
- コイル入力仕様： AC24V ～ 480V 50Hz ～ 60Hz DC6 ～ 48V
- 出力仕様： 入力仕様と同様
- 効率： 75% 以上

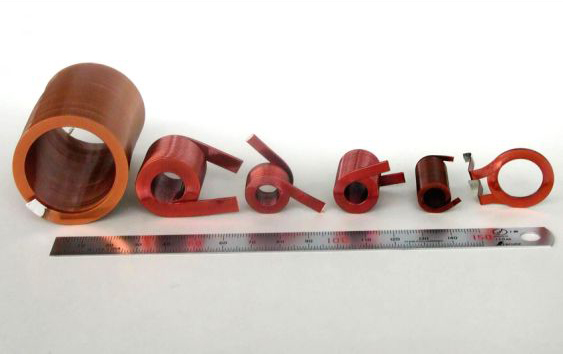

- コイル仕様： コア直巻き、ボビン巻き、平角線エッジワイズ巻き
線径 Φ0.05 ～ Φ2、角線 1 x 0.5 ～ 8 x 4 各種 - 高周波特性： 高周波（1kHz ～ 500kHz）性能に優れたコア＆コイル、高周波出力損失の少ないコア＆ｺｲﾙの採用（50mW/1W）
- 重畳特性： 重畳特性の優れたコア材とｺｲﾙ巻線仕様の採用
２．用途・実績
- 用途： スイッチング電源、各種インバーター、コンバーター、昇圧及び降圧トランス、パルストランス、高調波及び平滑化対策ｺｲﾙ等
- 実績： 車載用機器、プリンター等産業・ＯＡ用電源・制御装置、アダプター等
センサー用コイル Ａｓｓ'ｙ
１．主な特徴
- コイル入力仕様： AC24V ～ 240V（50Hz ～ 60Hz ～ 1kHz 以上の高周波）DC6V ～ 48V（50Hz ～ 60Hz ～ 1kHz 以上の高周波）
- 出力仕様 ： 信号出力として要求仕様に応じて製作可能

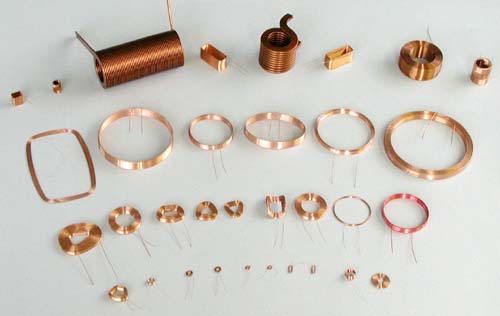

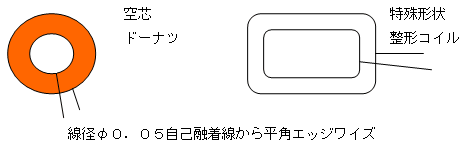

- コイル巻線仕様： 空芯ドーナッツ及び特殊形状（整形コイル）
２．用途・実績
- 用途： ＩＤタグコイル、送受信用アンテナコイル
- 実績： ＩＤ情報識別用、ＩＣカード用等
特殊用途コイル Ａｓｓ'ｙ

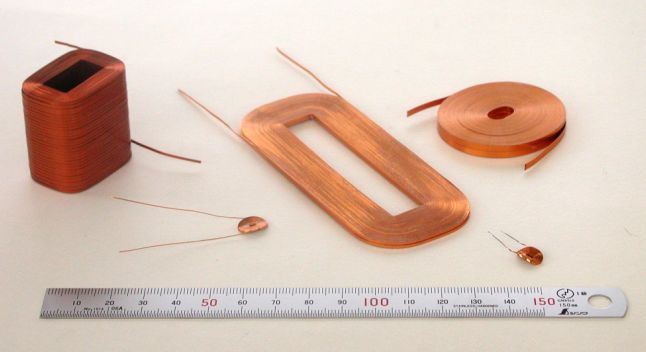

アルファー巻きコイル (平角線)
１．主な特徴
- コイル入力仕様： AC24V ～ 240V（50Hz ～ 60Hz ～1kHz 以上の高周波も可能）
DC6V ～48V（50Hz ～60Hz ～ 1kHz 以上の高周波も可能） - 出力仕様： 要求仕様に基づき特殊設計製作が可能
- コイル巻線仕様： コア直巻き、ボビン巻き、平角線エッジワイズ巻き
線径 Φ0.05 ～ Φ2、角線 1 × 0.5 ～ 8 × 4 各種
空芯ドーナッツ・特殊形状（整形）コイル巻き - 時間定格： 短時間から連続時間まで対応
- 絶縁耐圧： ＪＩＳ規格、電取法、ＵＬ、その他各安全規格に準拠
２．用途・実績
- 用途： 基板接着形ステータコイル、超小形亀甲（重ね巻き）コイル、特殊整形コイル
- 実績： 多相ステッピングモーター、小形ＤＣ・コアレスモーター、磁気検出センサー
