Product Info
磁気式 ロータリー エンコーダー

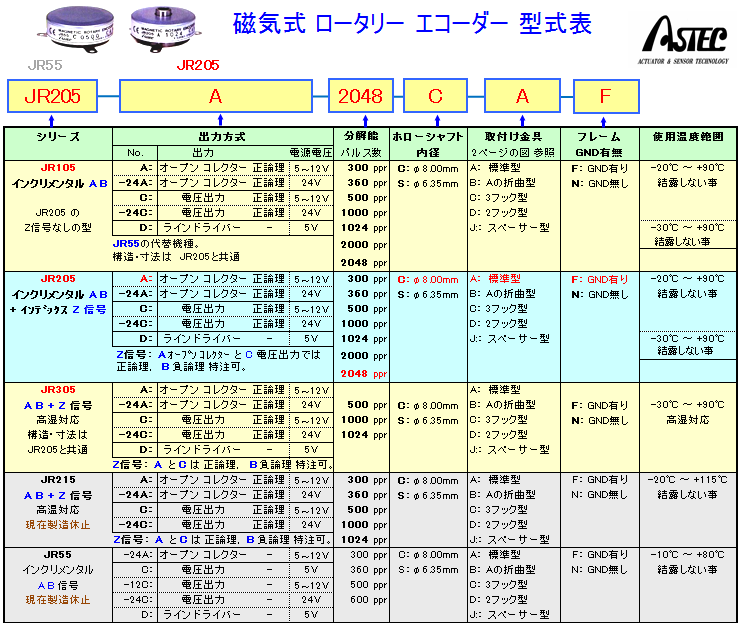

磁気式ロータリーエンコーダー Astec JR シリーズ 型式表
外径 わずか Ф52mmで 2048 pprまで 信号逓倍をせず, 磁気式では 世界トップクラスの 信号精度
旧 Astec JR55 シリーズ は JR105 シリーズ に更新 され 分解能を増しました。
- JR105: JR205と同形で AB 信号のみ 出力。
- JR205: 標準型 AB+Z 信号
分解能 300, 360, 500, (600), 1000, (1200), 1024, 2000 & 2048 ppr. - JR305: JR205と同形の高湿対応型。
- JR215: JR205と同形の高温対応型 現在 製造休止。
- JR55: 金属製ローターで 高 衝撃･振動 対応型 現在 製造休止。

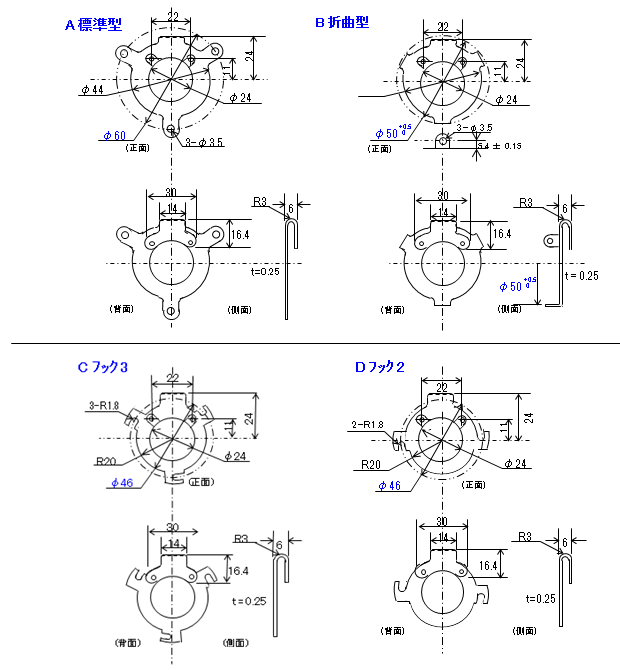

取付用 金具
A： 標準型 ネジ穴中心径φ60mm
B： Aの 折曲型
C： 米国向け 3 フック ネジ穴中心径φ46mm
D： 米国向け 2 フック ネジ穴中心径φ46mm

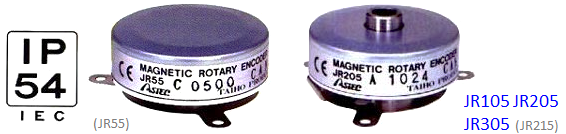

JRシリーズの基本型は JR205で その姉妹機種として JR105, JR305があります。
外見形状は皆同じです。下にある 形状・寸法をご覧願います。

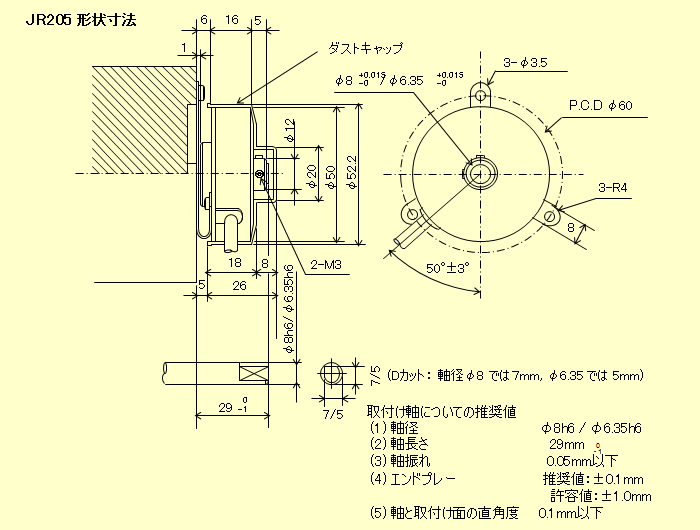

JR205 形状･寸法図
JR105, JR205, JR305 同型･同寸法
Astec JRシリーズ は光学式レベルの信号精度が評価され 日本、米国、ドイツ その他 世界中で プラズマ金属加工機、金属打抜機、電気回路基板切断機、紡織機、編機 など 種々の厳しい用途に使われて います。

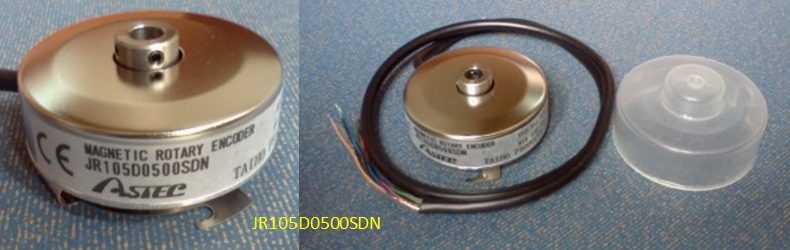

上の写真のJR105は米国大手のプラズマ金属加工機に使われているJR105シリーズです。
